Солнечная энергия

Принцип работы солнечных батарей

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Технические характеристики

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

• Непосредственно фотоэлементы / солнечная панель;
• Инвертор, преобразовывающий постоянный ток в переменный;
• Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

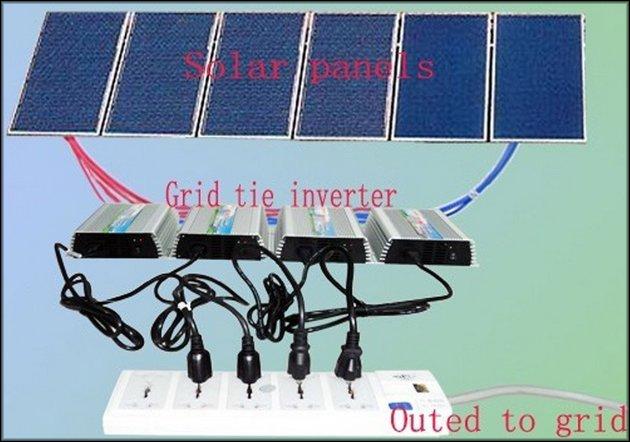

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Что такое

Гелиоустановка — это современный экологичный способ получения и последующего применения тепловой энергии от солнца. Во многих странах установки уже давно используют в частном секторе и промышленных масштабах. Системы подходят для нагрева воды или отопления. Преимущества для владельца:

• Владелец установки бесплатно получает солнечную энергию, которую может потом распределить по дому.
• Процесс получения и преобразования энергии экологичен и не наносит вреда планете.
•  Энергия солнце неиссякаема, поэтому владелец установки всегда может быть уверен в ее получении.
• По сравнению с другими установками альтернативного получения энергии, стоимость коллектора невысокая.

Как и у любой установки, у солнечного коллектора есть и свои минусы —  результат работы зависит от погоды.

В нашей стране использование гелиосистем не так распространено, как в Европе и Америке, по причине низкой эффективности, связанной с погодными условиями. Лидеры по установке гелиоколлекторов сегодня Япония и Китай.

Из чего состоит и как работает солнечный коллектор

Каждый солнечный коллектор включает в себя следующие элементы:

• коллектор для сбора энергии;
•  насосы для циркуляции;
• трубопровод, где происходит циркуляция теплоносителя;
• система управления за установкой;
• теплоноситель;
• бойлер.

Гелиоустановка совместима с водонагревателями и газовыми котлами. Дополнительно монтируют теплосчетчик, который помогает вычислить выработанную энергию и подсчитать реальную экономию киловатт.

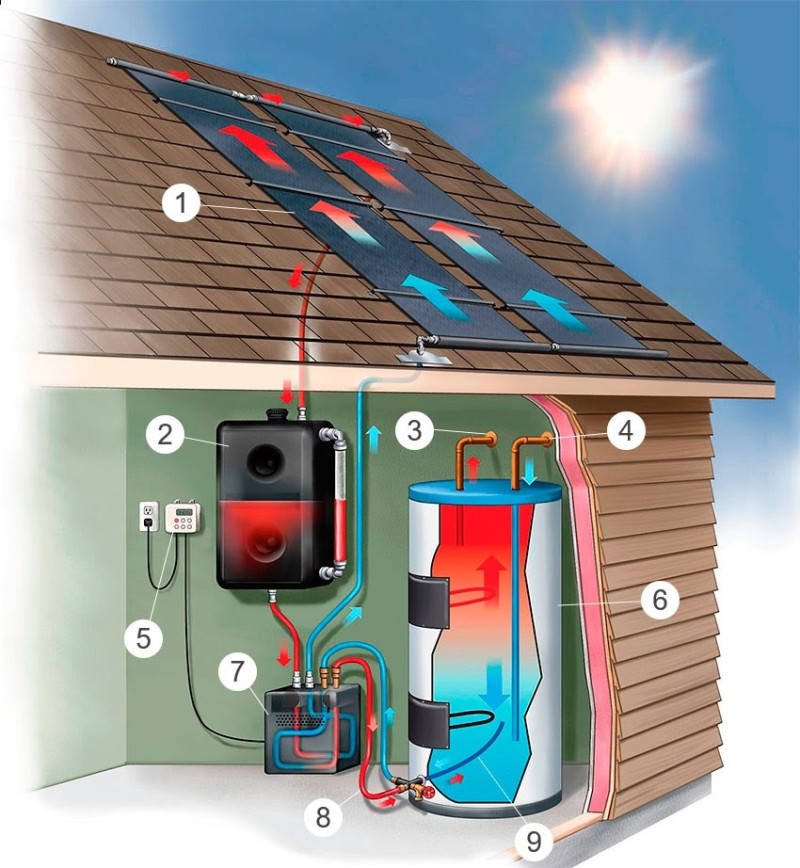

1.Солнечный коллектор. 2. Буферный бак. 3. Горячая вода. 4. Холодная вода. 5. Котроллер. 6. Теплообменник. 7. Помпа. 8. Горячий поток. 9. Холодный поток.

Почему именно солнечная энергия ?

Многие люди уже не один раз убедились в том, насколько популярной среди большинства людей, стала электроэнергия, которую человек получает именно от нашего светила, солнца. И к тому же, отдельно необходимо напомнить о том, что стоимость такой электроэнергии намного ниже, нежели стандартная электрическая энергия, которая доставляется людям от атомных и тепловых электростанций. К тому же, электроэнергия которая получается именно от солнца, абсолютно не несет никакого вреда экологии, нежели вышеупомянутые электростанции.

Возьмем к примеру чернобыльскую АЭС, взрыв на которой нанес не только большой удар по карман государства, но и нанес невосполнимый вред как человеческому здоровью, так и нормальной жизни большинства людей который проживали не только возле очага взрыва, но и далеко за его пределами

Именно поэтому, человечество стареться полностью заменить стандартную электроэнергию, которая вырабатывается электростанциями, на такую которая не будет нести вреда человечеству. Свое глубокое применение солнечные батареи нашли в многих областях.

Именно поэтому, уже сейчас необходимо определиться с суммой денег, и постепенно переходить на солнечную энергетику. Но почему же, до сих пор солнечная энергетика не внедрена по максимуму и не заменило стандартную, если она настолько дешевая? В первую очередь, потому что большая часть людей думает, что для монтажа таких систем потребуется очень много денег, и сомневаться в ее эффективности, что как раз является просто огромным тормозом. Но это очень ошибочное мнение так как уже не раз было доказано, что практически каждый человек может позволить себе установить установку такого рода источника энергии.

Ведь уже сегодня можно наблюдать, что большая часть новых устройств, способна работать как от стандартного источника электроэнергии, так и от солнечных элементов. Что касается монтажа такого рода систем, то можете быть абсолютно уверены в том, что данную процедуру осуществлять специалисты в довольно короткое время, и скоро вы сможете безо всяких опасений испытать на себе преимущества солнечной энергии. В завершение, необходимо напомнить, что большая часть стран мира, отдают свое предпочтение именно солнечной энергетики, так как ученые доказали, что такой вид энергии, наиболее проще использовать по назначению, нежели получать электрическую энергию. Используя для этого другие источники.

Батареи на основе перовскита

Для преобразования фотоэлектрической энергии используются тонкоплёночные технологии на основе кремнийсодержащих составов. Напыление таких составов производится в условиях вакуума, что делает их изготовление дорогостоящим и ведёт к выделению загрязняющих веществ.

Группа английских учёных предложила новое решение, которое удешевляет этот процесс. В фотоэлементах вместо кремния содержится сложный минерал – перовскит. При помощи этого вещества можно эффективно преобразовывать энергию солнца в электричество не только под прямыми лучами, но и в условиях пасмурной или дождливой погоды.

С повсеместным внедрением перовскита можно ожидать стабильного использования фотоэлементов на протяжении круглого года в любых климатических условиях.

Недостатки использования солнечной энергии

• Неравномерное распределение энергии Солнца по поверхности планеты. Одни области более солнечные, чем другие;
• В пасмурные дни и ночью солнечная энергия недоступна;
• Необходимость использования больших площадей под солнечные источники энергии;
• Содержание токсичных веществ в фотоэлементах;
• Низкий КПД солнечных батарей, среднее значение эффективности не превышает 20%;
• Высокая стоимость солнечных фотоэлементов;
• Поверхность солнечных панелей и зеркал (для термовоздушных ЭС) нужно очищать от попадающих загрязнений;
• При нагреве солнечных элементов, значительно падает эффективность их работы;
• Сложная утилизация солнечных панелей.

Несмотря на имеющиеся недостатки, солнечная энергетика является самой быстрорастущей альтернативной энергетической отраслью, она составляет лишь 1% энергии, используемой сегодня. Но, по оценкам Международного энергетического агентства, солнечная энергия может обеспечить 20-25% глобальной энергии к 2050 году.

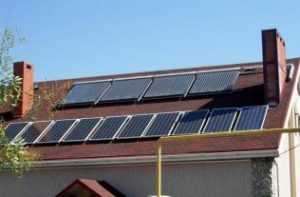

Пассивные системы

Пассивные системы — это различные сооружения или строения, в которых использование энергии Солнца происходит путем потребления. Например, существуют дома, построенные из специальных материалов, которые способны поглощать или перерабатывать полученную тепловую энергию. Обогрев таких зданий становится проще или в нем вовсе исчезает необходимость.

Необходимо понимать, что в виду имеются не какие-то современные и продвинутые материалы, созданные на высокотехнологическом оборудовании. Дома, образующие пассивные системы, создаются из обычной древесины, теплоизолирующих и светоизолирующих панелей. Даже обычная ориентация окон дома на южную сторону автоматически переводит дом в разряд пассивных гелиосистем.

В современном мире интерес к постройке зданий-пассивных гелиосистем то возрастает, то вновь падает. Энергетический кризис вынуждает активно искать способы получения дешевой альтернативной энергии, но при улучшениях экономической обстановки ситуация разворачивается в обратную сторону. Однако, общая обстановка демонстрирует постоянное развитие и продвижение гелиосистем в технике и быту.

Принцип преобразования инфракрасных волн

Каким образом происходит процесс использования энергии Солнца на Земле? Как и любое другое подобное действие, он осуществляется по принципу прямого превращения. Для этого нужна только специальная поверхность. Попадая на нее, солнечный свет проходит процесс превращения в энергию. Для получения тепла в этой схеме должен быть задействован коллектор. Он поглощает инфракрасные волны. Далее в устройстве, использующем энергию Солнца, непременно присутствуют накопители. Для нагревания конечного продукта устраивают специальные теплообменники.

При получении электрической энергии используются специальные фотоэлементы. Они принимают лучи света на свою поверхность. Далее солнечные установки производят из них электричество.

Виды солнечных батарей

Системы, работающие на солнечном тепле можно  разделить на три больших вида:

Пленочные батареи

Выполняются из тонких  натянутых на каркас пленок, легко устанавливается в удобных местах. При облачной погоде у них понижается эффективность производства электроэнергии процентов на  двадцать, также при установке занимает большую площадь, но достаточно дешевая.

  Батареи монокристаллические.

Состоят из множества отдельных ячеек залитых силиконом, благодаря этому имеют повышенную гидроизоляцию. Такие батареи с успехом применяются в судоходстве, устанавливаются на кровлях. Эффективно работают с солнечной стороны крыши, но в случае, когда нет для этого возможности, можно их расположить со стороны затененного ската, только результат отдачи энергии  будет мало результативен.

Эти батареи имеют небольшой вес и размер. Очень удобны при сборке и установке. От остальных их отличает малый вес, гибкость, компактность, долговечность и надежность.

Батареи на основе поликристаллов.

Отличаются способностью улавливать даже самый рассеянный свет и минимальной зависимости от прямого солнечного света. Все это благодаря кристаллам находящимся в ячейках и направленным во все стороны. Эти батареи получили самое широкое распространение из-за их надежности и эффективности по производству электричества. С успехом используются для освещения  домов, административных помещений и улиц.

Использование солнечных  батарей в частном секторе.
Батареи, работающие за счет  поглощения солнечных лучей можно не только использовать  в  масштабе промышленности, но также с успехом применять в частном секторе. В последнее время наша промышленность наращивает производство солнечных батарей рассчитанных на длительную эксплуатацию сроком более двадцати пяти лет. Благодаря этому, цены на них стали ниже западной аналогичной продукции, и постепенно продолжают понижаться, становясь более доступными.

Выгодно ли использование солнечных батарей вообще?

Перед тем как решится на приобретение и установку солнечной электростанции у себя в частном доме, стоит все хорошо просчитать. Это сделать довольно просто. Сумму стоимости оборудования и его установки следует разделить на гарантийный срок 25 лет и все солнечные дни за год, и примерно станет ясно, стоит ли использовать такую установку в данном случае. Также нужно учесть площадь батарей, чтобы получить 1 кВт энергии, эту информацию можно уточнить у консультантов-продавцов в магазине, продающих солнечные батареи.

Основной источник энергии

Природа мудро заботится о том, чтобы человечество получало от небесного светила его дары. Доставка к Земле солнечной энергии осуществляется путем передачи радиационных волн на поверхность материков и вод. Причем до нас из всего посылаемого спектра доходят только:

1. Ультрафиолетовые волны. Они невидимы для человеческого глаза и составляют примерно 2% в общем спектре.

2. Световые волны. Это примерно половина энергии Солнца, которая достигает поверхности Земли. Благодаря световым волнам человек видит все краски окружающего его мира.

3. Инфракрасные волны. Они составляют примерно 49% спектра и нагревают поверхность воды и суши. Именно эти волны и являются наиболее востребованными в вопросах использования энергии Солнца на Земле.

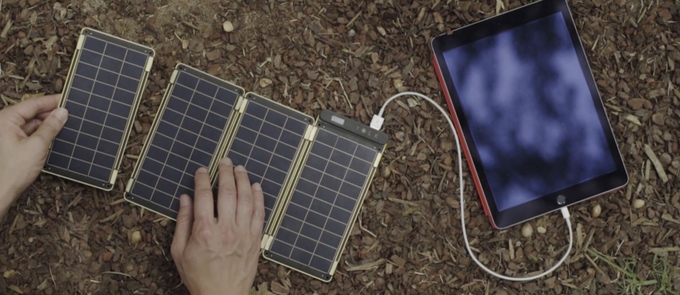

Портативная солнечная батарея – специально для туристов

У каждого в наше время есть электронные гаджеты. Не суть, что у кого-то их меньше, а кого-то больше. Все их необходимо заряжать, а для этого нужны зарядные устройства. Но, особенно остро этот  вопрос касается тех, кто попадает в места, где отсутствует электропитание. Единственным выходов являются солнечные батареи. Но, цены на них остаются высокими, а выбор — небольшим. Оптимальным вариантом, как принято считать, является продукция компании Goal Zero (хотя есть и российская продукция, и китайская – как всегда вызывающая сомнении).

Но, оказалось, что не все то плохо, что сделано в Китае или Корее. Особенно порадовала солнечная батарея компания YOLK из Чикаго, которая начала производство компактной солнечной батареи Solar Paper – самой тонкой и легкой. Ее вес всего 120 граммов. Но есть и другие преимущества – модульная конструкция, позволяющая наращивать мощность. Солнечная батарея похожа на  пластиковую коробку, по размерам напоминающую Ipad, только тоньше в два раза. На ее лицевой стороне размещена солнечная панель. Есть на корпусе выход для ноутбука и порты USB и для подключения других солнечных панелей, а также фонарик. Внутри этой чудо коробки – аккумуляторы и плата управления. Зарядить девайс  можно от розетки, причем, одновременно это могут быть телефон и два ноутбука. Конечно, заряжается устройство и от солнца. Как только на него попадает свет, загорается индикатор. В походных условиях солнечная панель просто незаменима: с успехом заряжает все нужные устройства – телефоны быстрее,  ноутбуки.

https://youtube.com/watch?v=EdR_ZGsnLLQ

Портативные солнечные батареи отличаются компактными размерами: они выпускаются даже в виде брелков, прикрепить которые можно к чему угодно. Разрабатывались они для того, чтобы можно было их взять на рыбалку, в поход и пр. Обязательно у них имеется фонарик, чтобы ночью можно было осветить дорогу, палатку и т.д., крепления, позволяющие легко их разместить на рюкзаках, байдарках, палатках

Очень важно, чтобы в таком устройстве был встроенный аккумулятор, позволяющий заряжать девайсы и в ночное время

Особенности монокристаллических панелей

Монокристаллическая система представляет собой десятки фотоэлементов, объединенных в единую панель. Кристаллы получают путем выращивания — по методу Чохальского. Каждый из них закреплен на стеклопластиковой основе, которая защищает от пыли и влажности. Материал элементов — очищенный кремний. Светочувствительные ячейки ориентированы в одну сторону, за счет чего КПД монокристаллических панелей выше, чем поликристаллических. Другие особенности:

• продолжительность непрерывной эксплуатации — не менее 20 лет;
• КПД монокристаллов — в среднем до 20–22 % (без учета потерь полученной электроэнергии), в отдельных случаях — до 20 %;
• уровень поглощения выше, чем в поликристаллических панелях;

Единственный минус монокристаллических систем — более высокая стоимость, впрочем, затраты на их приобретение быстро окупаются

При дефиците площади, когда крайне важно добиться максимального количества энергии с каждого квадратного метра, подобное решение предпочтительнее

Изготовление

Главное, чем отличаются монокристаллы от поликристаллов —это сложность в изготовлении. Монокристалл долго выращивается и требует для этого создания определенных условий.

• Используется небольшой кусочек чистого кремния, который помещают в расплав.
• Он становится основой для кристалла, который начинает расти, увеличиваться в размерах.
• Когда его величина достигает заданных параметров, процесс останавливают, а полученный цилиндр нарезают на тонкие пластинки. Это и есть заготовки для монокристаллических солнечных панелей.
• Затем их шлифуют, наносят защитное покрытие и устанавливают контактные проводники.
• Последний этап — сборка отдельных фотоэлектрических элементов в солнечные модули с заданными параметрами.

Преимущества

К преимуществам монокристаллических панелей следует отнести:

• эффективность, превышающая показатели всех остальных видов солнечных панелей. Она достигается за счет структурированности кремния, позволяющего добиться КПД в 17-22 %
• малая площадь панелей по сравнению с другими конструкциями
• долговечность монокристаллических панелей составляет до 25 лет, что не способны продемонстрировать альтернативные разновидности
• способность работать в условиях низких температур
• панели демонстрируют довольно высокую производительность даже в условиях слабой освещенности

Преимущества, которые показывают солнечные панели монокристаллические перед другими конструкциями, в значительной степени нивелируются их отрицательными качествами.

Достоинства

Монокристаллические солнечные батареи обладают рядом преимуществ:

1. Имеют наилучший коэффициент полезного действия среди всех современных моделей.
2. Хорошо функционируют в условиях низких температур.
3. Обладают длительным сроком эксплуатации (до 25 лет).
4. Требуют меньше места по сравнению с другими аналогами при одной и той же отдаче тепла.

Недостатки

К недостаткам монокристаллических модулей относят:

• высокая стоимость. Процесс производства занимает много времени, требует создания специфических условий роста кристаллов. Кроме того, приходится поддерживать эти условия в неизменном состоянии в течение длительного времени. Это увеличивает себестоимость конечной продукции, и снизить ее производителям пока не удается
• чувствительность панелей к появлению загрязнений, затенения части поверхности. Это отрицательно воздействует на производительность всей сборки модулей, но может быть устранено установкой микроинверторов. Они выравнивают режим работы всех модулей, но еще больше увеличивают суммарную стоимость солнечных батарей

Основным недостатком, ограничивающим использование монокристаллов, является чрезмерно высокая цена. Пользователи, подсчитав сумму вложений, предпочитают более дешевые поликристаллы.

Сфера применения

Есть три направления использования солнечной энергии:

• Экономия электроэнергии. Солнечные панели позволяют отказаться от централизованного электроснабжения или уменьшить его потребление, а также продавать излишки электричества электроснабжающей компании.
• Обеспечение электроэнергией объектов, подведение к которым линии электропередач невозможно или невыгодно экономически. Это может быть дача или охотничий домик, находящийся далеко от ЛЭП. Такие устройства используются также для питания светильников в отдаленных участках сада или автобусных остановках.
• Питание мобильных и переносных устройств. При походах, поездках на рыбалку и других подобных мероприятиях есть необходимость зарядки телефонов, фотоаппаратов и прочих гаджетов. Для этого также используются солнечные элементы.

Инвертор

Способы подключения солнечных батарей могут быть разными, но подбор параметров частей системы имеет общие принципы. Рассмотрим, как подобрать инвертор для СЭС разных типов.

Электростанция полностью автономного типа. Такая система не подключена к сети Энергосбыта (внешней магистрали), пользователь получает все электричество только от панелей. Подойдет инвертор off-grid. Эти автономные модели могут быть одно и трехфазными, способны преобразовывать постоянный токи разного вольтажа 12, 24, 48, 96 В и выше. Данные изделия самые дешевые (25–600 долл.), но это не означает их неэффективность — для не особо требовательной сборки указанного типа они подойдут, нет смысла брать более дорогие изделия, так как их потенциал не будет использоваться.

Схема с подключением к центральной сети. СЭС работает как автономно, так и совместно с главной магистралью. Но без аккумуляторов. Тут подойдет инвертор on-grid:

• регулирует забор электричества, но не из АКБ, а из сети Энергосбыта, если модули не выдают достаточного его количества;
• отправляет излишки продуцируемой энергии в центральную сеть, например, для продажи «по зеленым тарифам».

Стоимость изделия on-grid 200–20 000 $. Зависит от мощности конкретной модели, например, для устройства на 3–6 кВт — 2000 $, на 1000 кВт — 15 000 $ и выше. Для дома хватит 5 кВт.

Аккумуляторно-сетевая СЭС — самый распространенный оптимальный тип: вырабатывается энергия для запитывания приборов дома, излишек накапливается в АКБ, которые отдают заряд ночью и/или когда модули не справляются с нагрузкой, а также в центральную сеть для продажи. Если система из-за возросших потребностей не справится с нагрузкой, то предполагается забор энергии из магистрали Энергосбыта. Для таких условий подойдет модель hybrid (с сетевыми функциями). Цена начинается с 500–600 $ и до около 20 000 $.

Иные параметры

Дальше кратко подбор инвертора по иным критериям, которые необходимо учесть перед тем, как подключить солнечную панель.

Параметр	Описание
Мощность	Зависит от номинала по мощности СЭС, связанной со стороной от постоянного тока и максимумом нагрузки — от переменного. Надо взять полное значение по мощности СЭС (допустимая погрешность 90–120%) и мощность всех приборов при их одновременном включении. Первая характеристика указана в ТД панелей, по второй считают не просто кВт, а совокупное пиковое (пусковое) значение, которое может превышать рабочее в 5–7 раз. Из-за перегрузки во время запуска даже на 2–3 сек. инвертор не запустится.
По напряжению	Рекомендованное соотношение (вольтаж/мощность СЭС): 12 В /600 Вт; 24 В/ 600…1500 Вт; 48 В/ больше 1500 Вт.
КПД	Это малозначимый параметр — все современные изделия имеют 90–95% КПД. Энергопотребление прибора не должно быть большим 5–10% проходящей через него энергии.
Вес	1 кг — 100 Вт. Качественный прибор не может быть легким, так как чем он мощнее, тем больше трансформатор и его медные обмотки.
Меандровые, синусоидальные типы сигнала	Меандр (прямоугольная форма) — дешевый, не защитит полностью от скачков напряжения. Плохо влияет на индуктивные нагрузки, например, на компрессор, насосы кондиционеры, стиралки. К нему ставят дополнительные стабилизаторы. Чистая синусоида — дорогое изделие, колебания очень плавные, только такая модель рекомендована без оговорок для частного дома для запитывания перечисленных выше и всех других приборов. Квазисинусоид — тут применен компромисс, грубо говоря, имитация чистой синусоиды, подойдет для таких же целей, как в предыдущем пункте, прибор менее качественный, но дешевле.
1 или 3 фазный	Трехфазный можно поставить и на 1 и на 3-фазную сеть. Однофазный — только на такую же систему.

Количество инверторов

Теоретически 1 прибора, если он подобран правильно под мощность, другие параметры, хватит для всей СЭС. Но при большом количестве пластин в нескольких линях желательно на каждую ставить свой инвертор. Причина в том, что нестабильность одной ветки (расположенность на чуть ниже освещаемой стороне) негативно влияет на общий инвертор, КПД понизится. А с отдельными такими устройствами этот недостаток нивелируется.

Хороший вариант — модель для нескольких отдельных MPPT входов (2– 4 и больше). Но цена такого оснащения часто неоправданно высокая.

Виды аккумуляторов, используемых в батареях

Аккумуляторы – важный элемент системы круглосуточного электроснабжения дома солнечной энергией.

В таких устройствах используются следующие виды аккумуляторов:

• стартерные;
• гелевые;
• AGM батареи;
• заливные (OPZS) и герметичные (OPZV) аккумуляторы.

Аккумуляторы других типов, например, щелочные или литиевые дорогие и используются очень редко.

Все эти виды устройств должны работать при температуре от +15 до +30 градусов.

Стартерные аккумуляторы

Самый распространенный тип аккумуляторов. Они дешевы, но обладают большим током саморазряда. Поэтому через несколько пасмурных дней батареи разрядятся даже при отсутствии нагрузки.

Недостатком таких устройств является то, что при работе происходит газовыделение. Поэтому их необходимо устанавливать в нежилом, хорошо проветриваемом помещении.

Кроме того, срок службы таких аккумуляторов до 1,5 лет, особенно при многократных циклах заряд-разряд. Поэтому в долгосрочной перспективе эти устройства окажутся самыми дорогими.

Гелевые аккумуляторы

Гелевые аккумуляторы –изделия, не требующие обслуживания. При работе отсутствует газовыделение, поэтому их можно устанавливать в жилой комнате и помещении без вентиляции.

Такие устройства обеспечивают большой выходной ток, имеют высокую емкость и низкий ток саморазряда.

Недостаток таких приборов в высокой цене и небольшом сроке службы.

AGM батареи

Эти батареи имеют небольшой срок службы, однако, у них есть много преимуществ:

• отсутствие газовыделения при работе;
• небольшими размерами;
• большим количеством (около 600) циклов заряда-разряда;
• быстрым (до 8 часов) зарядом;
• хорошей работой при неполном заряде.

Заливные (OPZS) и герметичные (OPZV) аккумуляторы

Такие устройства являются самыми надежными и имеют наибольший срок службы. Они обладают низким током саморазряда и высокой энергоемкостью.

Эти качества делают такие приборы наиболее популярными для установки в фотоэлементных системах.

Как работает солнечная батарея?

Принцип работы фотоэлемента

На полученные пластины кремния нанесён с одной стороны слой бора, а с другой ─ фосфора. В местах контакта кремниевой пластины с бором имеется избыток электронов. На другой стороне по границе кремниевой пластины с фосфором недостаёт электронов. Там образуются «дырки», как их принято называть. Такую стыковку границ с избыточным количеством электроном и их недостатком называют p-n переходом.

Сегодня солнечные батареи устанавливаются в своих домах и на дачах для экономии электроэнергии. Такие миниатюрные гелиосистемы работают круглый год. Главное, чтобы поверхность панелей была чистой и светило солнце. В ряде случаев их эффективность выше в морозный солнечный день, чем в летний. Это объясняется тем, что разогрев солнечных модулей несколько снижает эффективность их работы.

Гелиосистема: солнечные батареи и коллекторы

Сразу стоит отметить, что полностью отказаться от электричества из централизованных сетей не получиться. Но, установив солнечную батарею, удастся значительно экономить на коммунальных расходах. Вариант, конечно, не годиться для квартиры. Нормально эксплуатировать такую систему получиться только в загородном доме или на даче, где достаточно места для установки солнечных панелей.

• Устанавливать панели нужно на южной стороне крыши, фасада или на участке стороной на юг;
• Угол наклона соответствует значению широты вашего региона;
• Рядом не должно быть объектов, отбрасывающих тень на солнечные батареи;
• Поверхность панелей нужно регулярно очищать от грязи и пыли;
• Желательно использовать системы с отслеживанием положения солнца.

Теперь вам ясен принцип работы солнечных батарей и их возможности. Понятно, что не следует отказываться от централизованного снабжения электроэнергией. Современные гелиосистемы пока не в состоянии полноценно обеспечивать дом энергией в пасмурную погоду. Но как часть комбинированной системы энергоснабжения дома они очень уместны.

Сколько нужно солнечных панелей для частного дома

Сначала нужно было определить, позволяют ли климатические условия местности установить солнечные батареи. Ведь, согласитесь, если количество солнечных дней в году невелико, то и количество вырабатываемой электроэнергии будет небольшим.

В моем случае для средней полосы России количество солнечных дней составляет около 90 дней в году, что является вполне допустимым показателем.

Для расчета необходимого количества солнечных батарей нужно исходить из требуемой мощности потребителей электроэнергии.

В моем случае общая потребность составила 180 Вт, из них:

• освещение: 5 светодиодных ламп мощностью по 5 Вт каждая, общая мощность которых составила 25 Вт;
• жидкокристаллический телевизор с диагональю экрана 32 дюйма – 55 Вт;
• холодильник – 60 Вт.

При расчете нагрузки пришлось исходить из потребности временного обеспечения электроэнергией только самых необходимых приборов. Другие электроприборы в расчет не включались.

После изучения предложений в интернете выбор был остановлен на солнечных панелях Delta SM 50-12 M в количестве 4 штуки. Мощность одной панели составляет 50 Вт, суммарная мощность – 200 Вт, КПД элемента – 17,96%. Этого должно хватить для беспроблемного обеспечения электроэнергией всех одновременно включенных важных потребителей.

При расчете надо учесть, что вероятность одновременной работы всех электроприборов невелика. Так, для ламп освещения время работы составит 5 часов в сутки, телевизор также никто не будет смотреть круглые сутки на даче – от силы 1 час. А режим работы холодильника по умолчанию является периодическим.

Но выбор мощности на первое время производился с расчетом обеспечения электроэнергией при отключении сети 220 В. Недостаток мощности, вырабатываемой солнечными батареями для электроснабжения частного дачного дома в зимнее время, компенсировался пуском бензинового генератора.

Место установки и угол наклона для лучших результатов

Так как дачный дом изначально был ориентирован на север-юг, трудностей с выбором оптимального положения солнечных панелей не возникло. Местом для установки солнечных батарей была выбрана южная сторона двускатной крыши дачного дома.

Панели прекрасно разместились на крыше. Угол наклона выбирать не пришлось, установил вровень с крышей, как есть – 45°. Конечно, со временем угол наклона можно будет скорректировать. Размер одной солнечной панели составил 67*55 см. Площадь одной панели, соответственно, составила 3,7 м2. Общая площадь панелей составила 14,8 м².

Для того чтобы убрать тень от растущей вблизи дома ветлы, последнюю пришлось спилить. Это также избавило от другой проблемы: угрозы падения сучков и веток от сильного ветра или под воздействием снега на крышу с установленными панелями.

Преимущества и недостатки применения батарей

У солнечных панелей, как и у любых устройств, есть достоинства и недостатки, связанные с принципом действия и особенностями конструкции.

Достоинства солнечных батарей:

• Автономность. Позволяют обеспечить электроэнергией удаленные здания или светильники и работу мобильных устройств в походных условиях.
• Экономичность. Для выработки электроэнергии используется свет солнца, за который не нужно платить. Поэтому ФЭС (фотоэлектрические системы) окупаются за 10 лет, что меньше срока службы, составляющего более 30. Причем 25–30 лет – это гарантийный срок, а фотоэлектростанция будет работать и после него, принося прибыль владельцу. Конечно, необходимо учесть периодическую замену инверторов и аккумуляторных батарей, но все равно, использование такой электростанции помогает экономить средства.
• Экологичность. При работе устройства не загрязняют окружающую среду и не шумят, в отличие от электростанций, работающих на других видах топлива.

Кроме достоинств, у ФЭС есть недостатки:

• Высокая цена. Такая система стоит довольно дорого, особенно с учетом цены на аккумуляторные батареи и инверторы.
• Большой срок окупаемости. Средства, вложенные в фотоэлектростанцию, окупятся только через 10 лет. Это больше, чем основная масса других вложений.
• Фотоэлектрические системы занимают много места – всю крышу и стены здания. Это нарушает дизайн сооружения. Кроме того, аккумуляторные батареи большой емкости занимают целую комнату.
• Неравномерность выработки электроэнергии. Мощность устройства зависит от погоды и времени суток. Это компенсируется установкой аккумуляторных батарей или подключением системы к сети. Это позволяет в хорошую погоду днем продавать излишки электроэнергии электрокомпании, а ночью наоборот подключать оборудование к централизованному электроснабжению.

Разновидности солнечных батарей

Существует несколько разновидностей фотоэлементов для солнечных батарей, которые отличаются между собой строением кристаллов кремния.

Выделяют три вида фотоэлементов:

• поликристаллические;
• монокристаллические;
• аморфные.

Первый вид панелей является более дешевым, но менее эффективным, поскольку, если кремний нанесен поликристаллическим способом, то электроны не могут двигаться прямолинейно.

Монокристаллические фотоэлементы отличаются максимальным КПД, который достигает 25 %. Стоимость таких батарей выше, но для получения 1 киловатта нужна существенно меньшая площадь фотоэлементов, чем при использовании поликристаллических панелей.

Из аморфного кремния изготавливают гибкие фотоэлементы, но их КПД самый низкий и составляет 4-6 %.
